KLÍČOVÉ FUNKCE
· Přesná konstrukce
· 6 průběžných posuvů s drážkou pro povrchovou úpravu gramofonu (standard ASME)
· Jednoduchá základna s prodlužovacími nohami pro různé montážní průměry
· Vytvrzené kluzné způsoby pro udržení dlouhodobé přesnosti
· Otočný sloupek pro podrobnosti o drážce; snižuje potřebu samostatného příslušenství
· Vysoká redukce točivého momentu pro optimalizaci výkonu stroje
INFORMACE O PRODUKTU

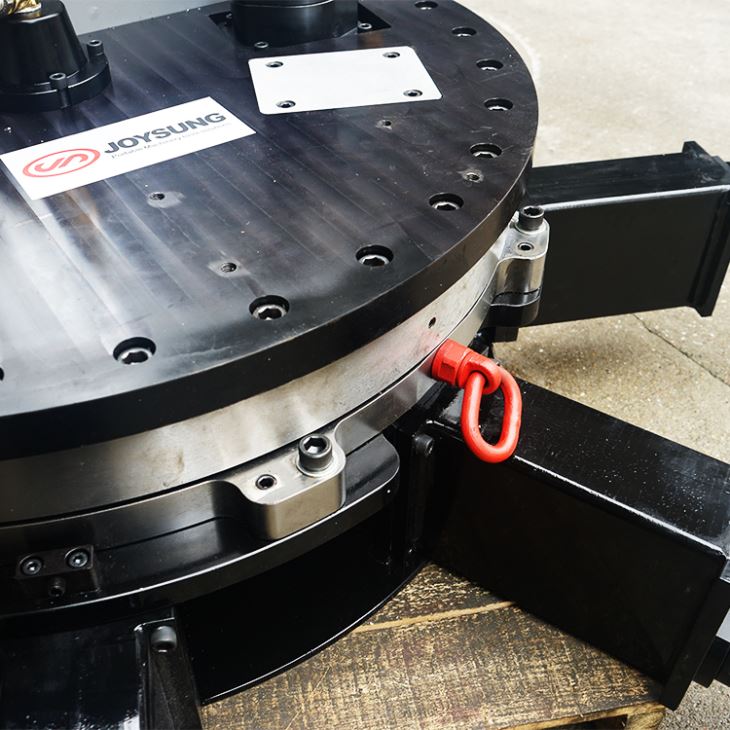

Vnitřně namontovaný a robustní stroj orientovaný na přírubu, který využívá pevná ozubená kola a vyrábí 6 gramofonů s kontinuální drážkou podle standardu ASME. Pro všechny typy obkladů přírub, zapichování drážek, přípravu svarů a vyvrtávání.
Stroj je dodáván s následujícími položkami:
· Sada nástrojů včetně nástrojů a příloh
· Mazadlo vzduchového filtru
· 1 vodící šroub
· Připojení hadice
· Všechny požadované montážní svorky
· Skladovací / přepravní krabice
· Certifikát CE
· Balení a manuál
TECHNICKÉ SPECIFIKACE
| SPECIFIKACE | ||
|---|---|---|
| Minimální čelní průměr | 1150 mm | 45 " |
Maximální čelní průměr | 3050 mm | 120 " |
| Upínací rozsah | 1120 - 2800 mm | 44 - 110 " |
| Průměr výkyvu je vyžadován | 3655 mm | 144 " |
| Zdvih nástroje (posuv dolů) | 102 mm | 4 " |
| RPM (Max) | 12 | |
| Standardní typ pohonu | Vzduch | |
| Hydraulický pohon je k dispozici jako volitelná výbava? | Ano | |
| Počet nastavení zdroje | 6 | |
| Výstup | 3kw | 4hp |
| Vyžaduje se přívod vzduchu | 102,4 cfm | 2,89 m3 / m |
| ZVLÁŠTNÍ KRMIVA | ||
|---|---|---|
| Směr | Ozubené kolo | Drážky / palce |
| Ven | 1 | 208 |
| Ven | 2 | 133 |
| Ven | 3 | 55 |
| v | 1 | 175 |
| v | 2 | 112 |
| v | 3 | 46 |
| PODÁVÁNÍ KRMIV | ||
|---|---|---|
| Směr | Ozubené kolo | Rychlost posuvu mm / ot |
| Ven | 1 | 0,028 |
| Ven | 2 | 0,045 |
| Ven | 3 | 0,109 |
| v | 1 | 0,034 |
| v | 2 | 0,053 |
| v | 3 | 0,129 |
| HMOTNOST STROJE | ||
|---|---|---|
| Hmotnost stroje | 1375 kg | 3025 liber |
| DOPRAVA HMOTNOST | ||
|---|---|---|
| Box 1 (stroj) | 1050 kg | 2310 liber |
| Box 2 (základní) | 825 kg | 1815 liber |
| ROZMĚRY DOPRAVY | |
|---|---|
| Hmotnost krabice 1 (stroj) | L 285 cm (112 ") Š 100 cm (40") H 75 cm (30 ") |
| Box 2 (základní) | L 200 cm - (112 ") Š 115 cm (45") H 60 cm (24 ") |
