Přenosný stroj na vrtání TDG50 Na místě zpracovávající video
Přenosná vyvrtávačka TDG50 je nejnovější generací produktů Zhuoyang, perfektní kombinací špičkového průmyslového designu a vyvrtávacích schopností na místě. Vrtací stroj TDG50 se používá hlavně pro těleso čerpadla, těleso ventilu a další otvory, soustředné zpracování otvorů a hřídele kormidel, zpracování a montáž otvorů kormidel pomocí pevné metody upínání, podle použití různých nástrojů k upínání různých průměrů.
TDG50 je lehký, přenosný stroj na vyvrtávání linek, lze jej přizpůsobit různým úzkým prostorům a výškovým komplexům
potřeby zpracování. Spojuje naše více než 15 let zkušeností v oblasti inženýrských služeb na staveništi, pokročilého průmyslového designu
schopnost konceptu a pole nudit.
Lehká konstrukce, vynikající výkon
Gearbox System - integrovaná rotační pohonná jednotka a jednotka automatického posuvu společně tvořivě, pouze 9,5 kg, přenosnější, o krok méně
Rozsah regulace rychlosti 0 až 0,5 mm, snadno dosáhnout dopředné a zpětné výměny.
Snadné nastavení - Vybaveno 3 montážními sadami pro nohy, které lze nastavit do různých úhlů, aby vyhovovaly různým otvorům.
Měřicí nástroje - vybavené měřicím nástrojem pro řezání vrtání a pravítkem pro měření průměru.
Vynikající škálovatelnost
Volitelně jedna menší vyvrtávací tyč pro dosažení vyvrtávacího průměruØ38-300 mm.
Volitelná čelní hlava pro dosažení čelního zpracování trubek a přírub.
Volitelný svářeč otvorů používaný pro integrovaný systém vrtání a svařování.
aplikace
Tento stroj s výkonnou obráběcí kapacitou, která široce obsluhuje mnoho polí, opravuje díry v těžké konstrukci
zařízení, jako jeřáby, bagry, buldozery, traktory, zadní otvory atd.
| technická data |  | ||
Modelka | TDG50 | TDG50PLUS | |
Nudné Dia | 55 - 300 mm | 38 - 300 mm | |
Nudný tah | 280 mm | ||
Rychlost posuvu | 0-0,5 mm / ot | ||
Bar ot / min | 0-49 / 0-98 | ||
| Nudný bar | Ø50 * 1828 mm | Ø50 * 1828 mm Ø35 * 1200 mm | |
Přepravní váha | 98 kg | 125 kg | |
| Datum zkoušky na místě | ||
Průměr | Ø80 | Ø300 |
Hloubka řezu | 5 mm | 1,5 mm |
Rychlost posuvu | 0,18 mm / ot | 0,20 mm / ot |
Bar Rpm | 32 | 78 |
Řezačka | Nástroj HSS bi | Vložený držák nástroje |
Vyberte Konfigurace

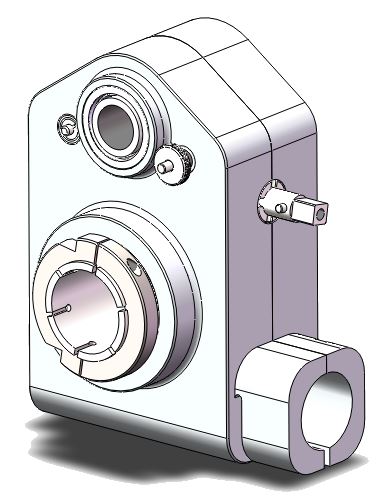

| Převodovka pohonu (102011) |  | |
| ||
| ||
Vodící šroub Vstupní materiál 280 mm (102030) | Vrtané hlavy (102050) | |
Řídící motor Vyrobeno v Německu, Eibenstock, 2 barové rychlosti, 0-49 a 0-98 ot / min, hmotnost: 4,6 kg. Jednofázové, 110V, 50/60 Hz, 1250 W (103131) Jednofázové, 230V, 50/60 Hz, 1250 W (103132) |
| |
|  | Přizpůsobit na tyč 50 mm. 16 * 16 mm čtvercová fréza. Průměr vrtání: Ø120-165mm \ Ø150-230mm. Ø200-280 mm \ Ø250-300 mm. |
| Montážní sada Rozsah vyvrtávání: 55 - 300 mm. Podpora strojů kompletní s držáky na koleno. Montážní sada B s kulovými ložisky. (102110) Nudný bar Všechny tyče jsou vyrobeny z chromované oceli 42CrMo. Nástrojová díra rozteč každých 200 mm. | ||
Drazí přátelé:
Děkujeme za vaši pozornost a je nám ctí představit vás při výběru vyvrtávačky a těšíme se na skvělou spolupráci s vámi!
Výše uvedený konfigurační seznam doporučuje společnost JOYSUNG, pokud konfigurace nemůže splnit vaše požadavky, řekněte prosím: sales @ dthmachines.com, děkujeme!
